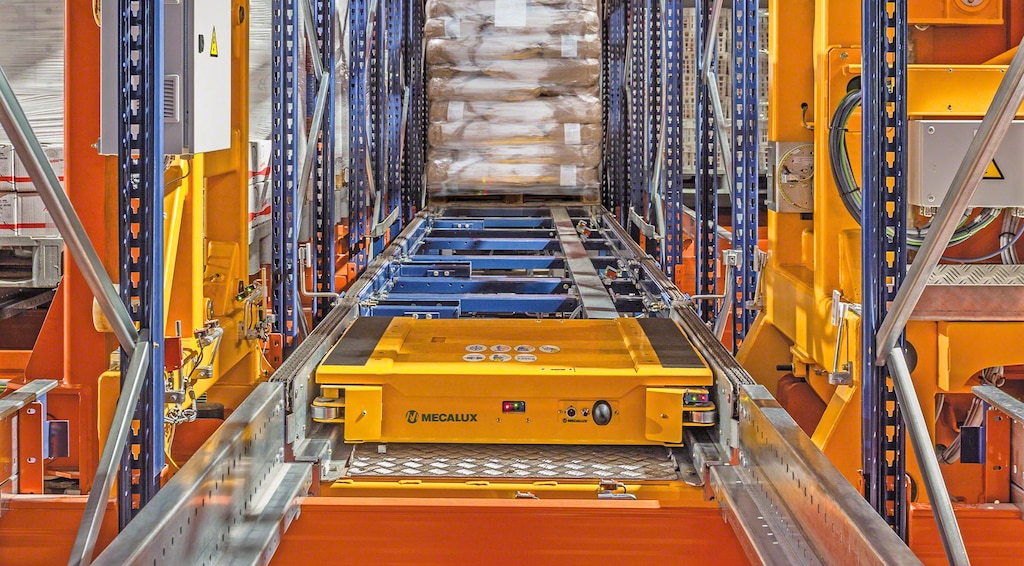

Pallet Shuttle automatique
Système de stockage compact automatisé pour palettes s’appuyant sur une navette motorisée, le Pallet Shuttle automatique, et sur des équipements de manutention automatiques pour augmenter la capacité et la productivité de l’entrepôt.
Produit
Pallet Shuttle automatique : l’union fait la force
Ce système consiste à intégrer des dispositifs automatiques dans les processus de manutention des entrepôts compacts, de sorte que les différentes gammes de produits et de services soit plus facilement différenciées, grâce à une réduction des coûts et à une amélioration des performances de la chaîne logistique.
Avec cette solution de stockage, les chariots élévateurs sont remplacés par des transstockeurs ou des navettes qui assurent le transport du Pallet Shuttle et de la charge. Ce dernier est introduit dans les canaux de stockage afin de stocker chacune des palettes dans l’espace libre le plus éloigné, en suivant les indications transmises par le logiciel de gestion d’entrepôt Easy WMS.
En bref, le Pallet Shuttle automatique combine l’optimisation de la capacité de stockage qu’offrent les systèmes compacts avec la réduction du temps nécessaire à chaque opération caractéristique des systèmes automatiques.
Avantages
Une solution qui réunit tous les avantages des systèmes compacts et de l’automatisation

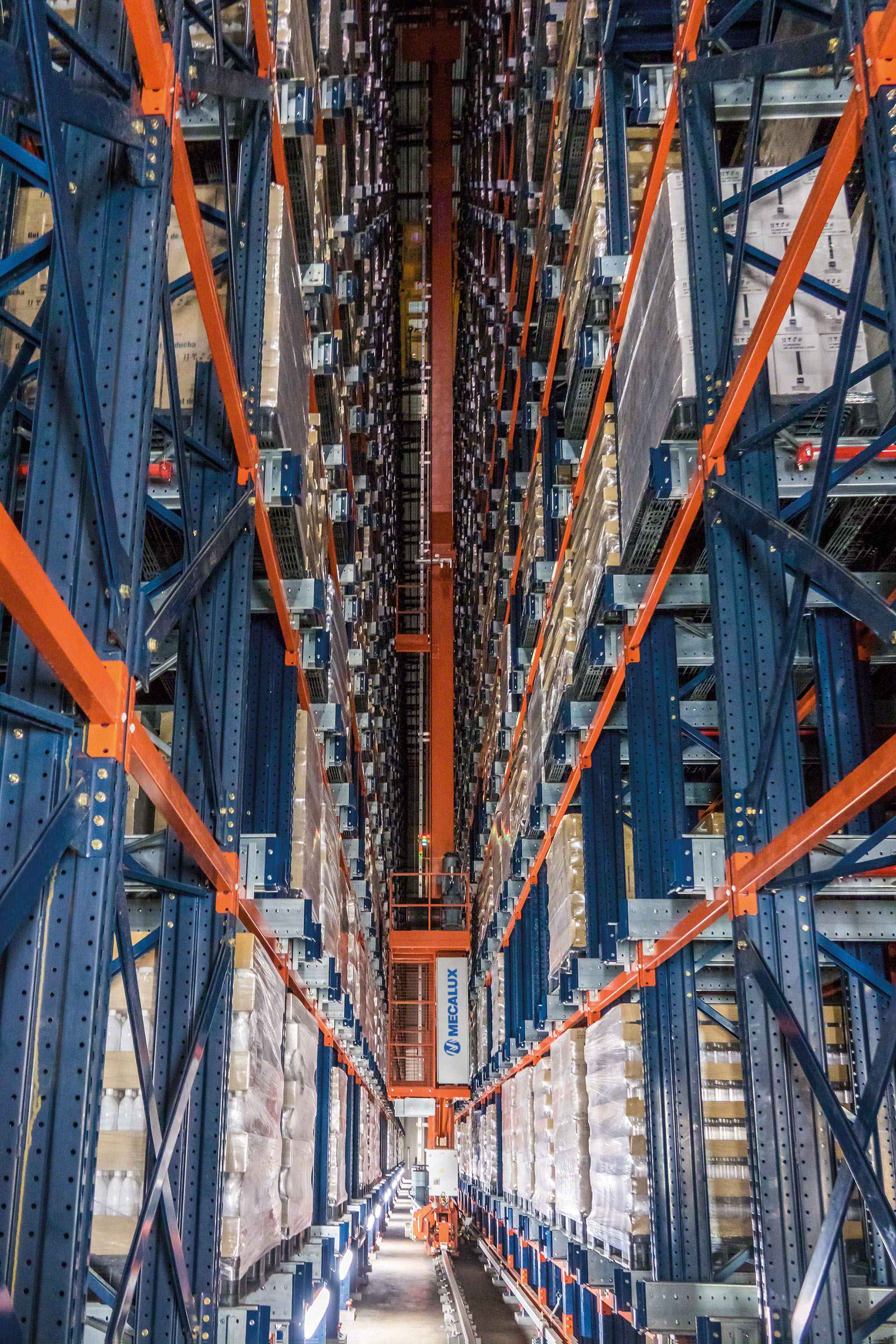

- Gain d’espace maximal pour les systèmes compacts avec des canaux de stockage jusqu’à 40 mètres de profondeur et des rayonnages de 40 mètres de haut.
- Déplacement rapide de la navette motorisée pour des délais d’entrée et de sortie des marchandises réduits.
- Augmentation importante du nombre de cycles/heure par rapport à d’autres systèmes de stockage.
- Fonctionnement selon le critère goods-to-person, c’est-à-dire que la charge se déplace automatiquement vers les postes de picking.

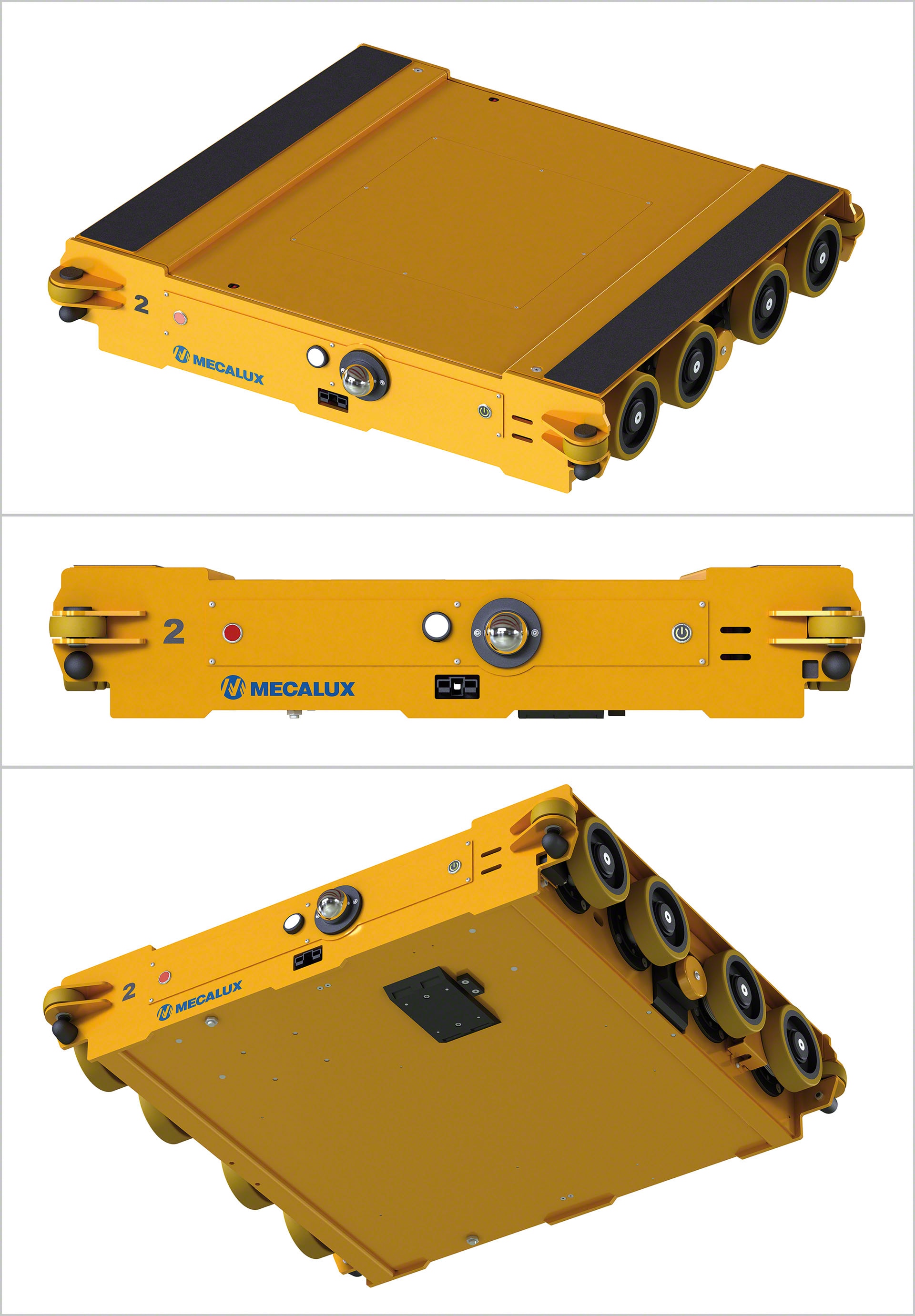

- Les super condensateurs du Pallet Shuttle se rechargent automatiquement à bord du transstockeur ou de la navette, de sorte que l’engin est toujours opérationnel.
- Réduction des coûts au niveau des équipements de manutention, de l’espace de stockage, du personnel et de l’énergie (notamment dans les chambres froides).
- Système offrant différentes configurations en fonction du nombre de références, de palettes et des mouvements nécessaires.
- Les entrepôts automatisés compacts avec Pallet Shuttle offrent une sécurité totale pour les opérateurs, pour la charge et pour l’installation elle-même.
Applications
Pallet Shuttle automatique : la solution idéale aux flux intensifs de marchandises
L’installation d’un entrepôt compact automatisé avec Pallet Shuttle est particulièrement recommandée lorsqu’il est nécessaire d’augmenter considérablement la productivité et, par conséquent, d’intensifier la circulation de palettes.
Cette solution est généralement adaptée pour :
Variantes

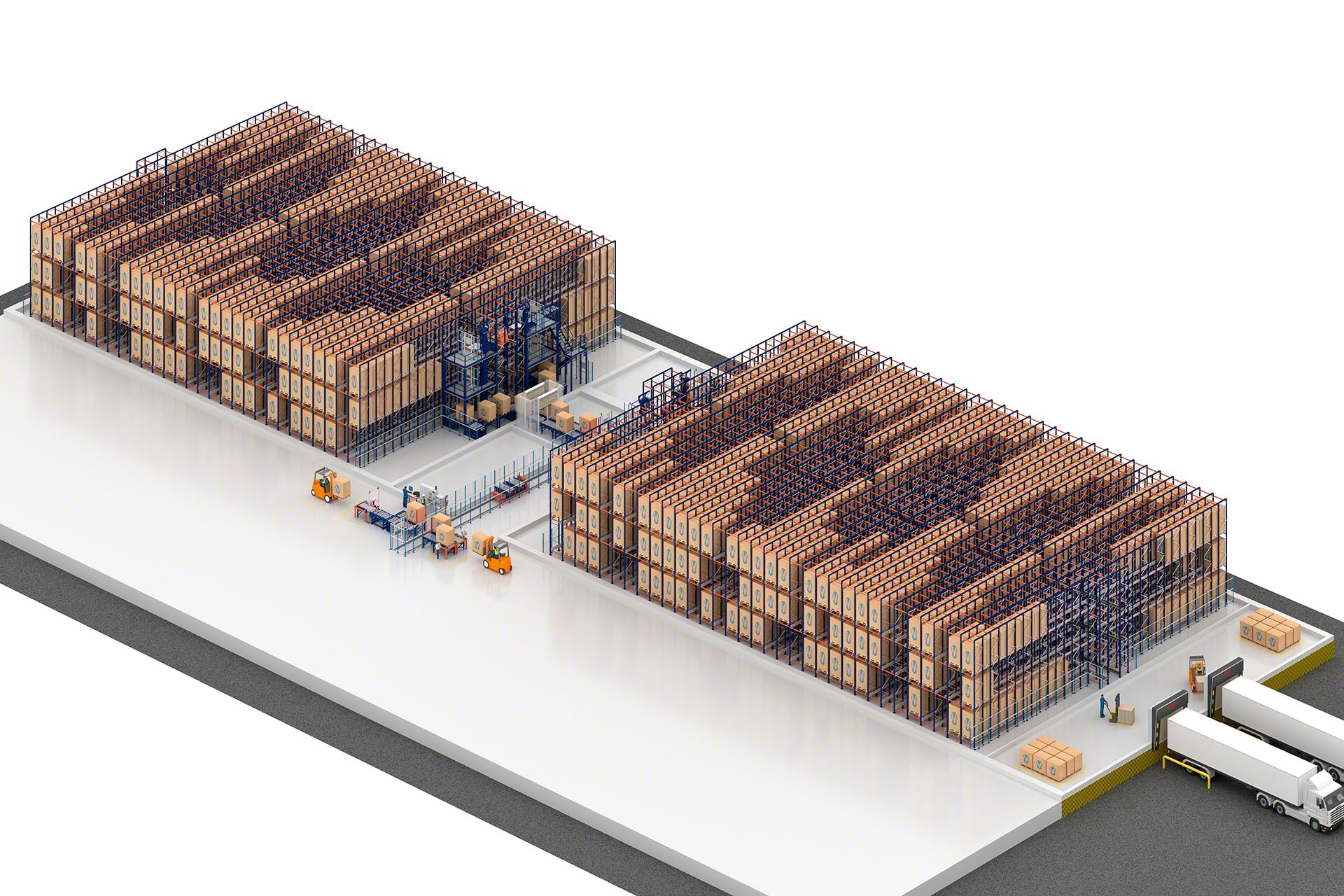

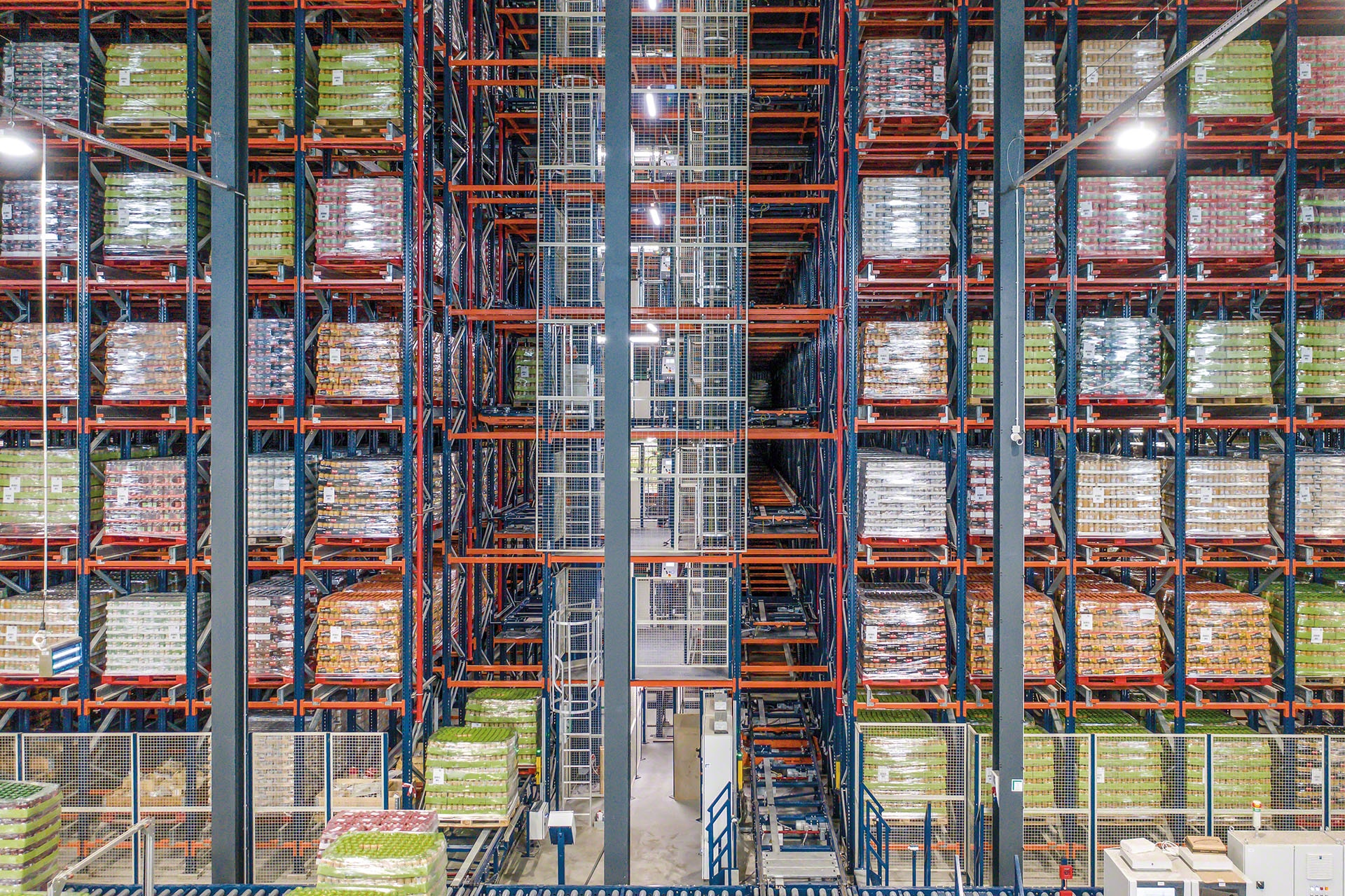

Entrepôt automatisé compact avec Pallet Shuttle
Dans les installations automatisées avec Pallet Shuttle, les chariots élévateurs sont remplacés par des engins de manutention automatiques, des transstockeurs ou des navettes. Cela réduit considérablement les délais des opérations.
Le choix de l’engin de manutention dépend des flux entrants et sortants, du nombre de références et du nombre de palettes par référence ou lot. La différence fondamentale entre les deux systèmes réside dans la quantité de palettes qu’une solution avec navettes est potentiellement capable de déplacer par rapport à une solution avec transstockeurs, puisque cette quantité est multipliée par le nombre de niveaux dont dispose l’installation.

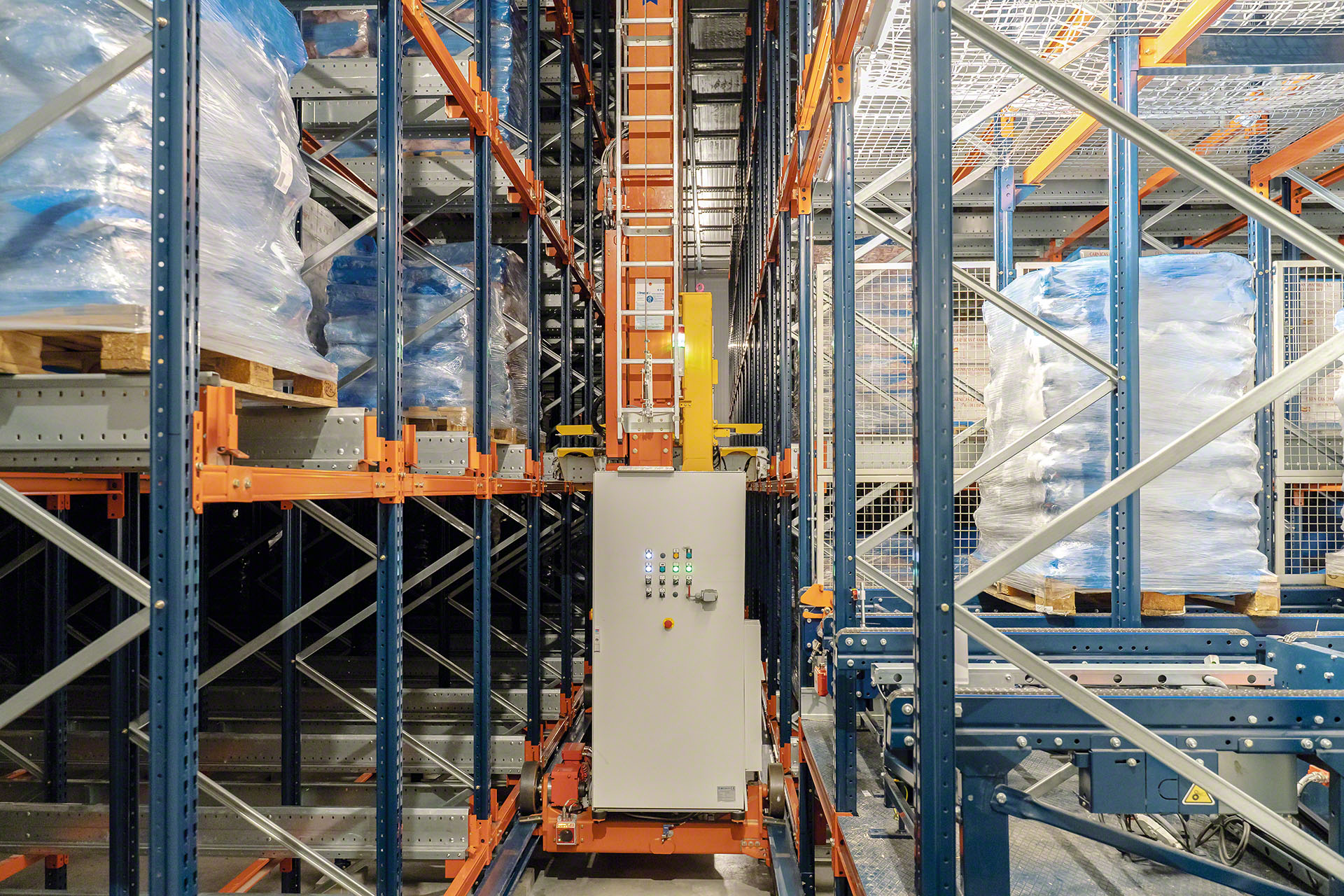

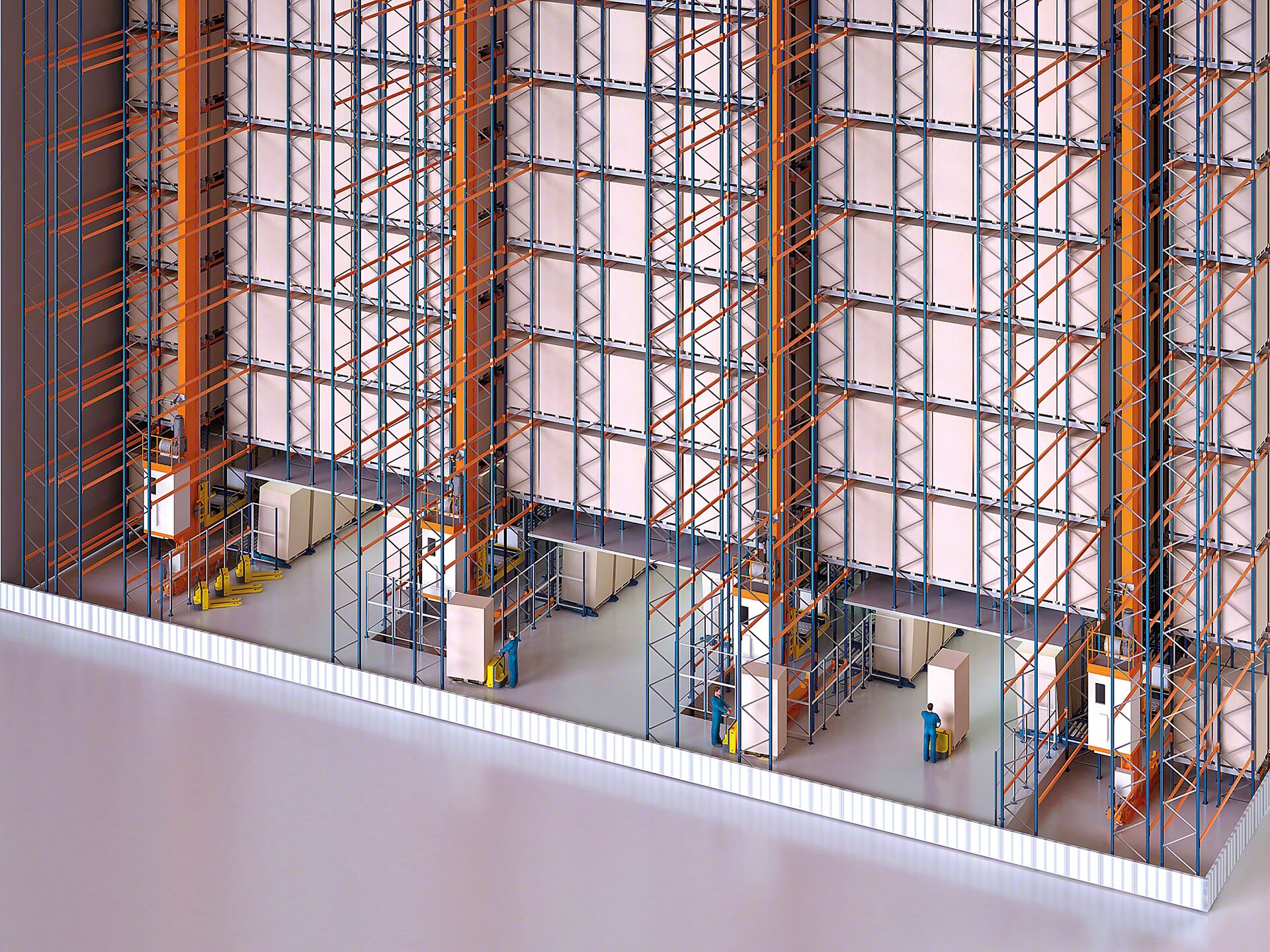

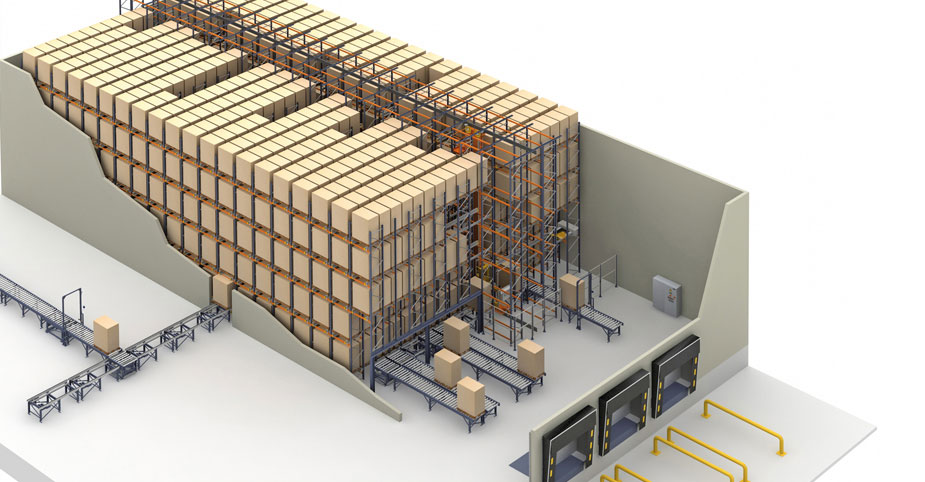

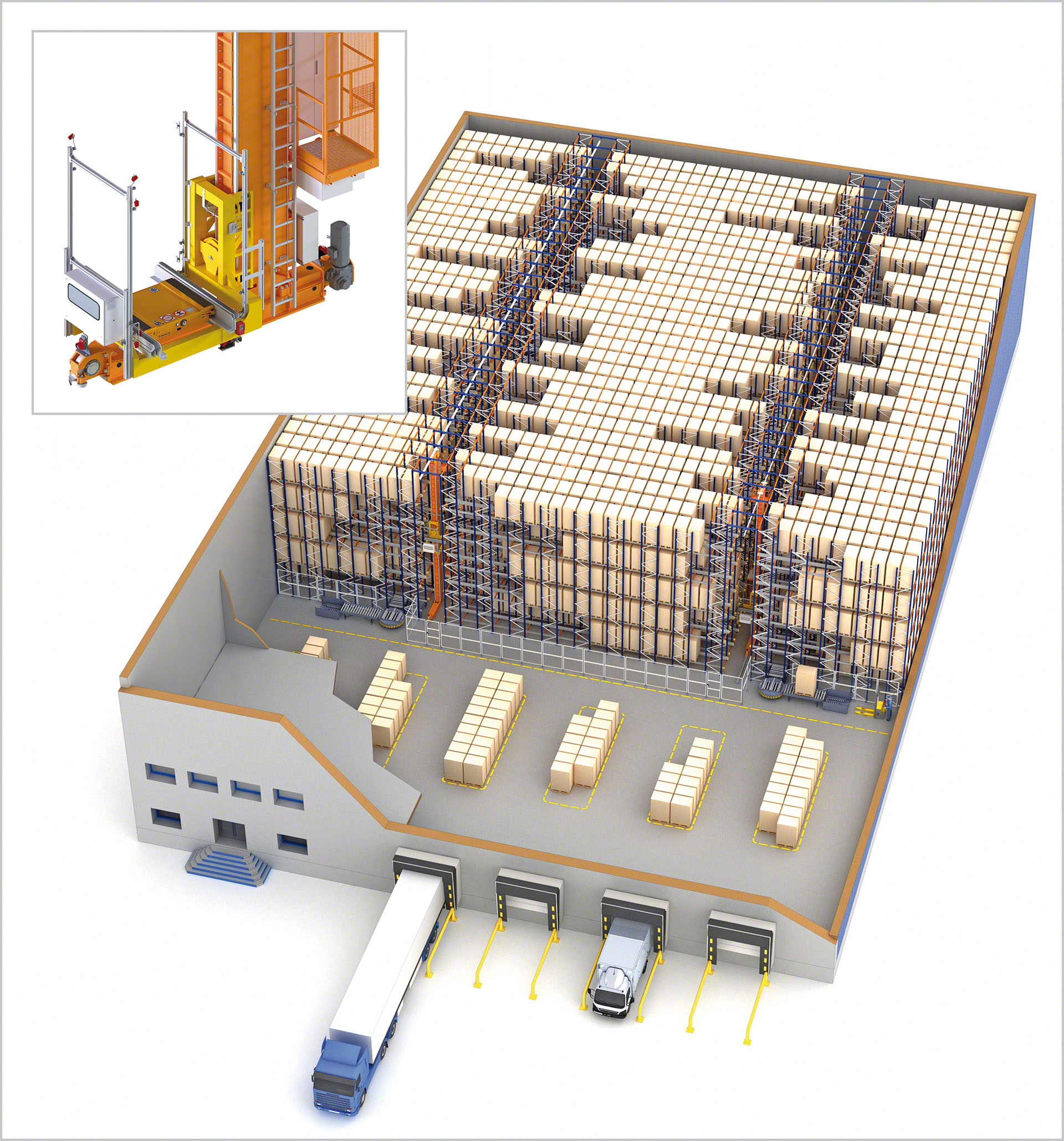

Pallet Shuttle automatique avec transstockeur

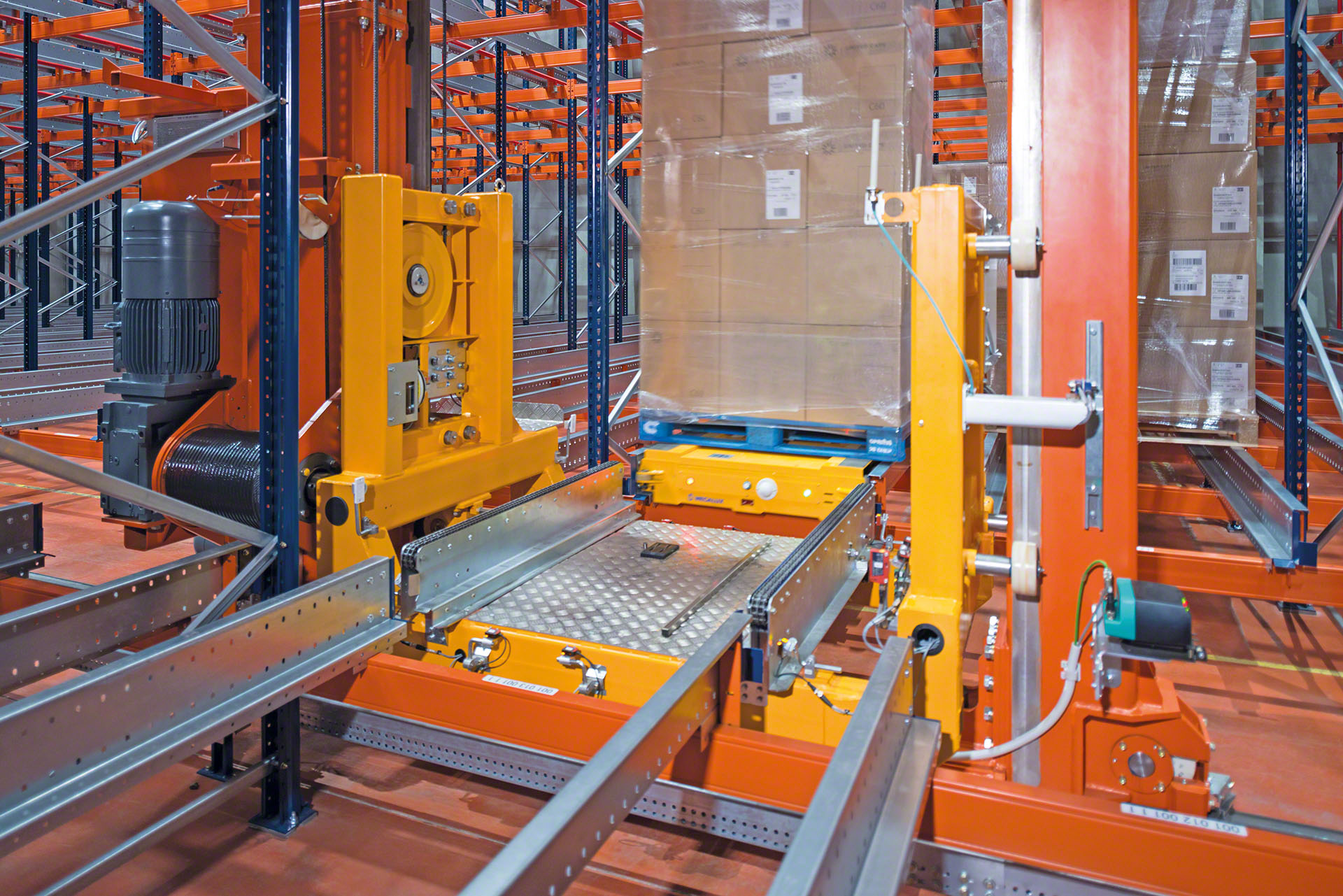

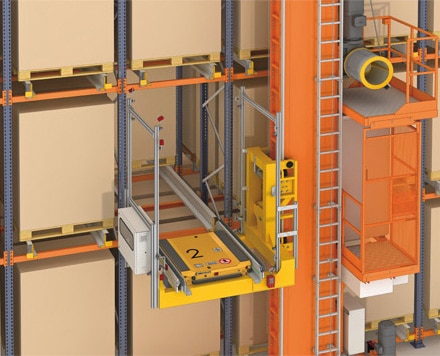

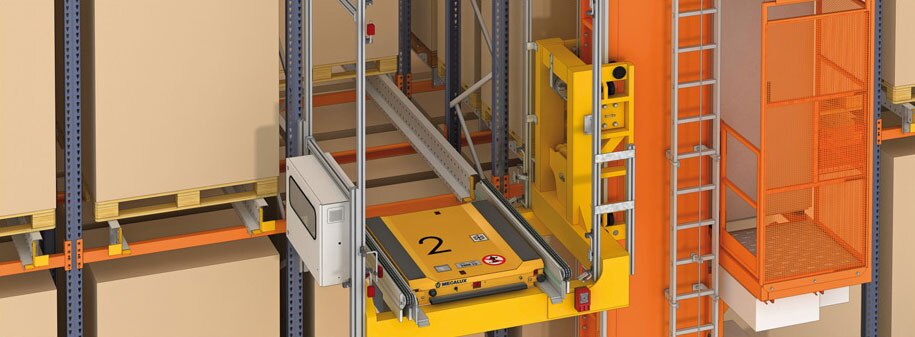

Un transstockeur transfert les charges des points d’entrée et de sortie de l’entrepôt jusqu’à n’importe quel canal de stockage. Le Pallet Shuttle, quant à lui, déplace les palettes depuis la nacelle du transstockeur jusqu’à leur emplacement dans le canal concerné.
En général, deux blocs de rayonnages de stockage compacts sont installés, un de chaque côté de l’allée de travail. Cette configuration offre une plus grande capacité du fait de la faible largeur de l’allée principale (moins de 1 600 mm). Par ailleurs, l’utilisation de transstockeurs permet d’exploiter au maximum la surface avec une hauteur pouvant atteindre 40 mètre.
Outre une plus grande capacité, grâce à son intégration au système de gestion Easy WMS, ce système augmente le nombre de cycles/heure et fournit un contrôle total du stock ainsi que des différentes actions effectuées dans l’entrepôt, améliorant ainsi la productivité.

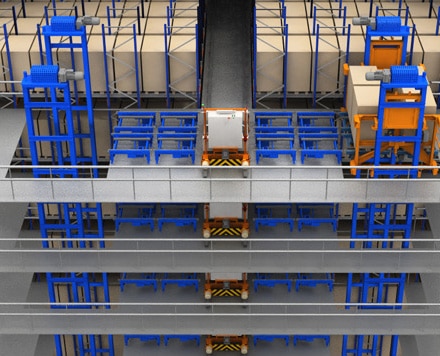

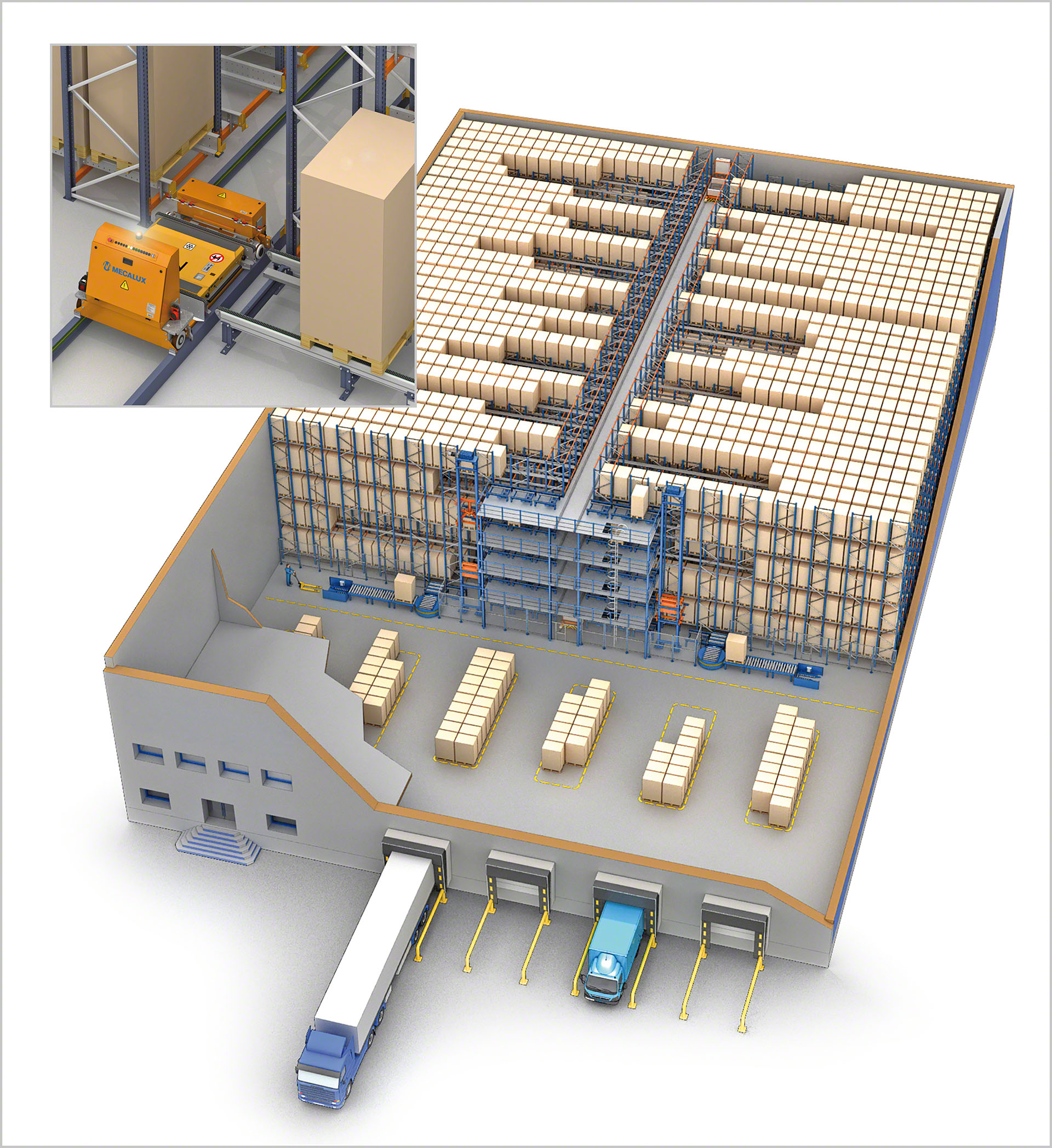

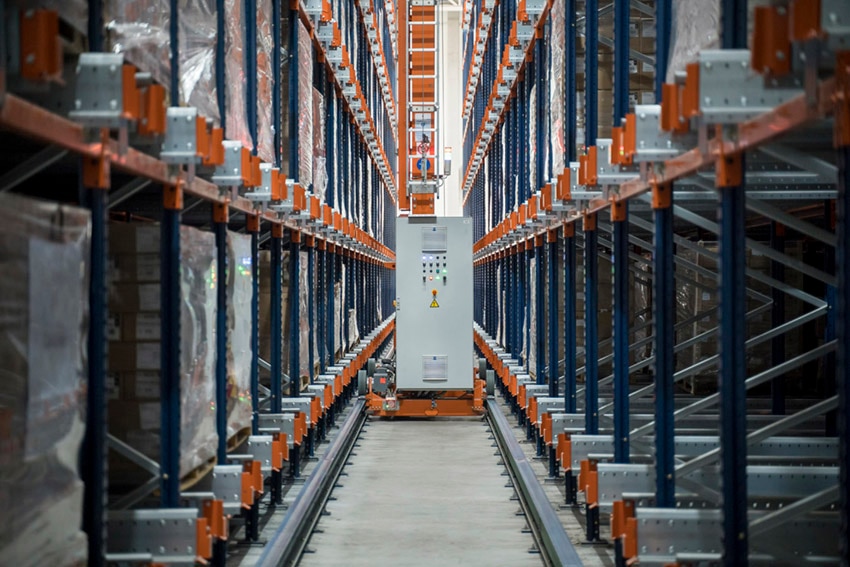

Pallet Shuttle automatique avec navette
Cette solution implique l’installation d’une structure en guise de passerelle, dotée de rails de guidage permettant le déplacement d’une navette par niveau. Comme pour les transstockeurs, deux blocs de rayonnages compacts sont généralement installés, un de chaque côté de l’allée de travail.

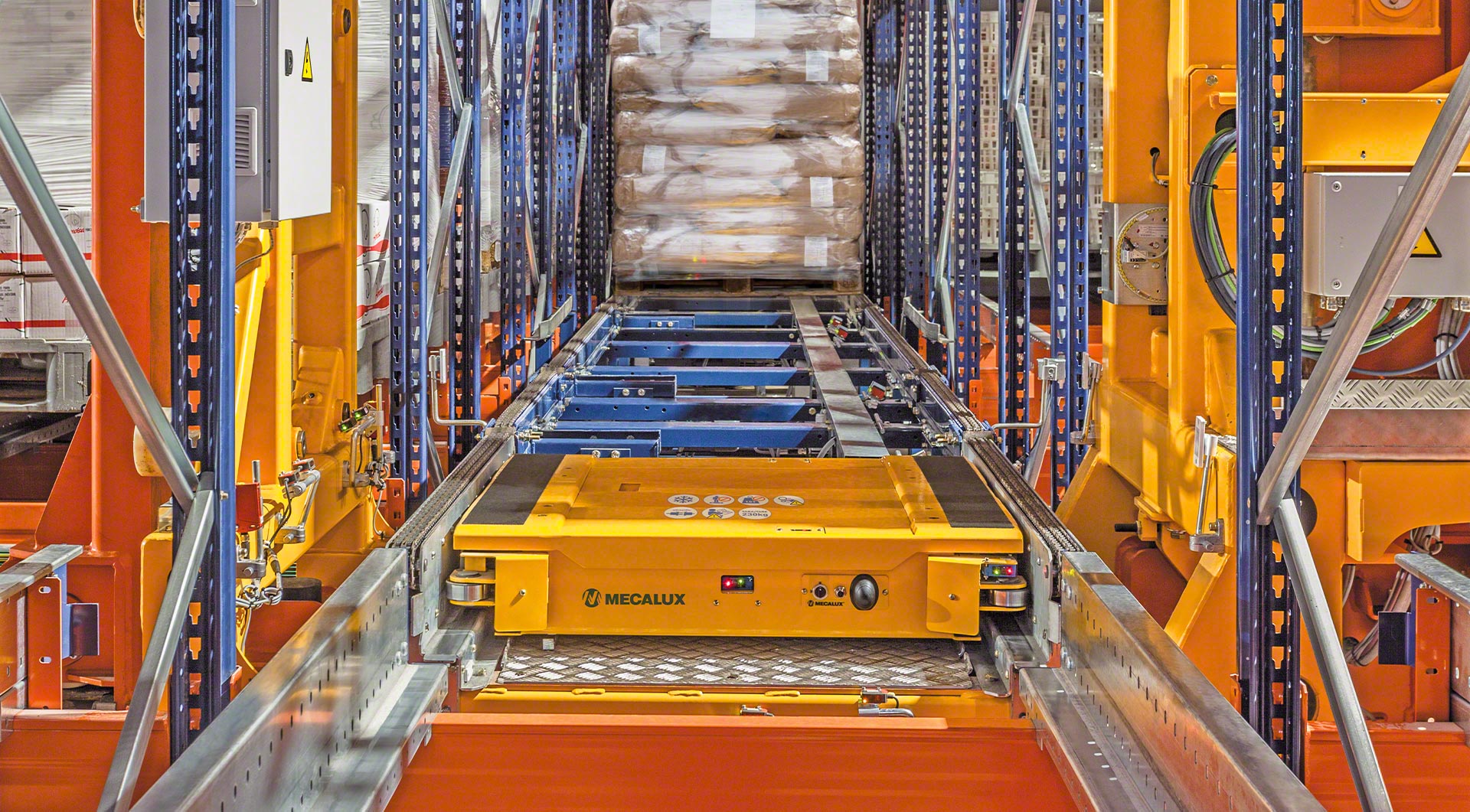

La navette consiste en un transporteur pour palettes non continu qui se déplace sur des rails en ligne droite pour transférer les marchandises d’un point à un autre de l’entrepôt. Elle intègre également un deuxième élément de transport destiné au Pallet Shuttle, équipé de chaînes d’entraînement pour les palettes. Pour relier les différents niveaux qui composent l’installation, des élévateurs assurent les déplacements sur la hauteur.
La gestion et le contrôle automatique, avec application de critères de fonctionnement, d’emplacement, d’affectation, de préparation, etc., sont assurés par le logiciel de gestion d’entrepôt Easy WMS.
Dans les installations avec navettes, le nombre de cycles par heure est multiplié par le nombre de niveaux disponibles dans l’entrepôt. Il s’agit du système de stockage compact le plus efficace lorsqu’une grande capacité doit être combinée avec un flux de marchandises intense.
Informations techniques
| Largeur de la palette | 1 200 mm |
|---|---|
| Longueur de la palette | 800 / 1 000 / 1 200 mm |
| Charge maximale | Jusqu’à 1 500 kg |
| Nb. de roulettes | 8 |
| Vitesse de déplacement, sans charge | T. ambiante : 110 m/min / T. réfrigérée : 76 m/min |
| Vitesse de déplacement, chargé | 70 m/min |
| Délai de levage | 2 s |
| Température de fonctionnement | T. ambiante : 5 à 45 °C / T. réfrigérée : -30 à 5 °C |
| Batterie | Super condensateurs |
